STPASTPA 적용 예제(자동차) - Engine Stop-Start(ESS) 시스템

엔진 정지&시동 시스템은 자동차가 정지 상태 일때에 시동을 끄고 페달을 밟으면 다시 엔진이 작동될 수 있도록 도와주는 시스템입니다. 운전 환경에 따라서 정지 시간이 많은 경우 ESS 시스템을 통해 연비 절약 및 엔진 수명 관리 등의 이점을 가져다 줄 수 있습니다. 이제 ESS 시스템의 STPA 분석을 시작하고자 합니다.


1. 손실 및 위험원 식별

ESS 시스템에서 발생할 수 있는 손실은 아래와 같습니다. 표와 함께 VisualPro SA-STPA 툴에서 식별 된 손실 화면을 확인하실 수 있습니다. 자동차 산업과 관련한 손실은 아래의 4가지 손실의 틀에서 크게 벗어나지 않습니다. 다른 시스템에도 마찬가지입니다.

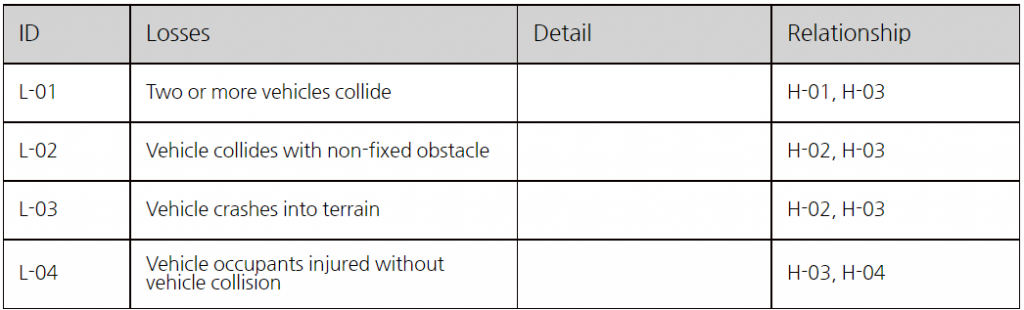

표1. ESS(Engine Stop-Start) 시스템 손실 표 — L-01 차량 간 충돌(H-01·H-03), L-02 고정되지 않은 장애물 충돌(H-02·H-03), L-03 지형 충돌(H-02·H-03), L-04 충돌 없이 탑승자 부상(H-03·H-04)

표1. ESS 시스템 손실

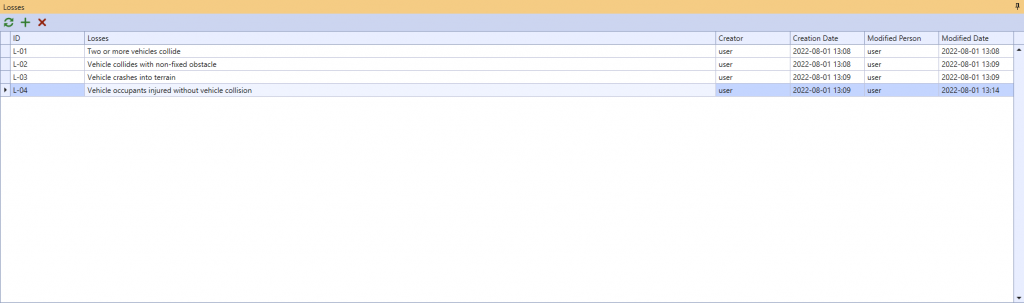

그림1. VisualPro SA 의 ESS 시스템 손실 화면 — L-01~L-04 목록

그림1. VisualPro SA 상 ESS 시스템 손실 화면


이제 손실을 야기 시킬 수 있는 위험원 들을 식별 할 차례입니다. 위험원 들을 식별 후 손실과 연결관계를 지정합니다. 식별 된 위험원과 화면은 아래와 같습니다.

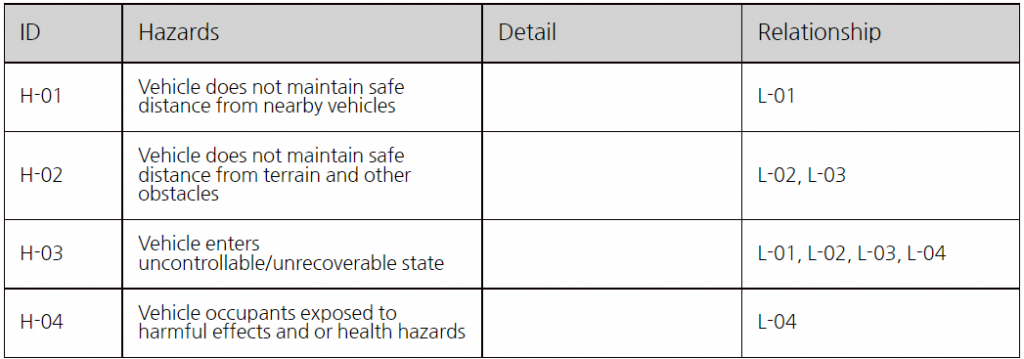

표2. ESS 시스템 위험원 표 — H-01 주변 차량과 안전 거리 미확보, H-02 지형·장애물과 안전 거리 미확보, H-03 제어 불능·복구 불능 상태 진입, H-04 탑승자 유해 영향·건강 위험 노출과 관련 손실

표2. ESS 시스템 위험원

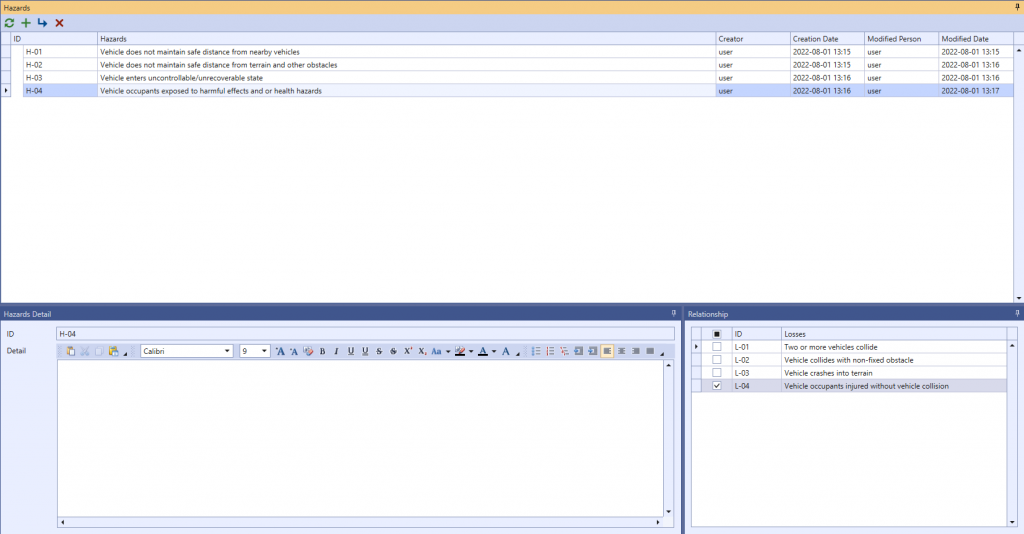

그림2. VisualPro SA 의 ESS 시스템 위험원 화면 — H-01~H-04 목록과 손실 연결

그림2. VisualPro SA 상 ESS 시스템 위험원 화면


2.Control Structure 모델링

이제 ESS 시스템의 전체적인 Control Structure 모델링을 구성하는 단계입니다. ESS 시스템을 구성하는 요소는 Driver, Auto Engine Stop-Start Module, Inertial Unit, Braking System, Propulsion System, Environment 로 볼 수 있습니다. 완성 된 ESS 시스템의 CS 모델링은 아래와 같습니다.

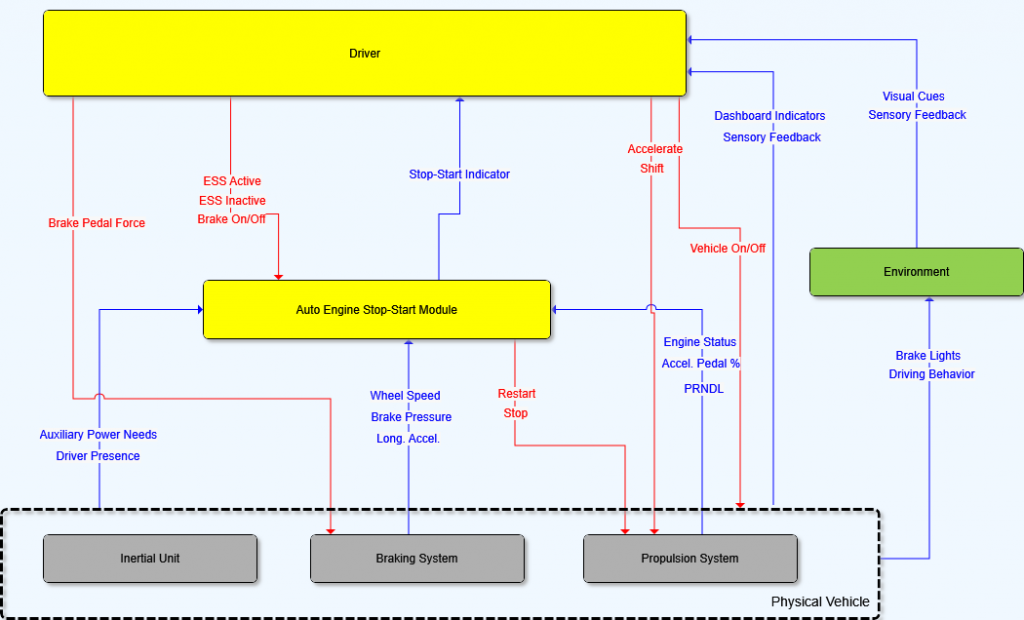

그림3. ESS 시스템 Control Structure 모델 — Driver 가 Auto Engine Stop-Start Module 에 ESS Active/Inactive·Brake On/Off·Brake Pedal Force 를 주고 Stop-Start Indicator 피드백을 받으며, 모듈이 Physical Vehicle(Inertial Unit·Braking System·Propulsion System)에 Restart·Stop 명령을 내리는 구조, Environment 에서 Driving Behavior 입력

그림3. ESS 시스템의 Control Structure Model


3. UCA 식별

ESS에서 식별될 수 있는 UCA는 아래의 표와 같습니다. ESS 시스템과 직접적으로 연관 된 Restart 및 Stop에 대한 Control Action 대상으로 UCA를 식별하였습니다.

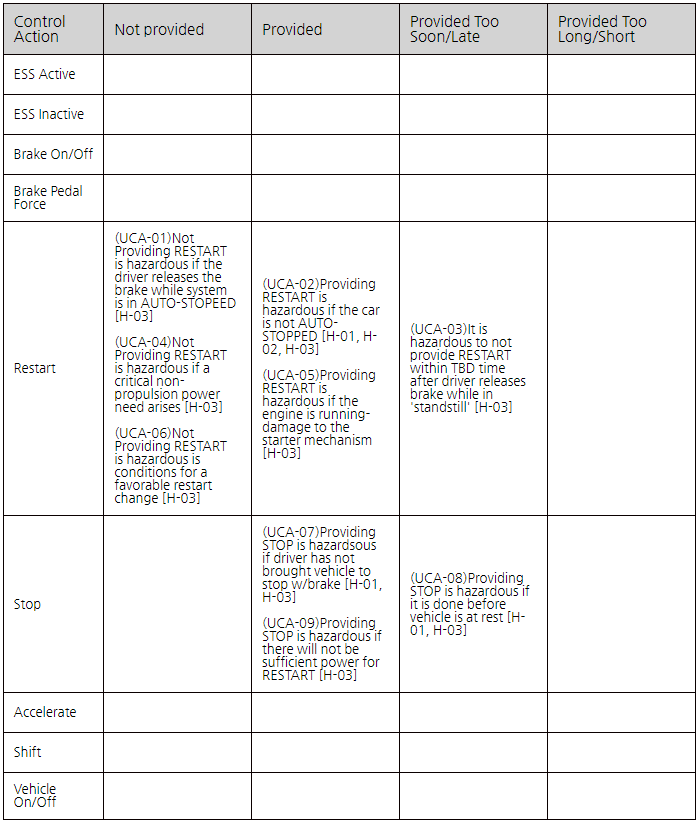

표3. ESS 시스템 UCA 표 — Restart 제어 명령의 Not provided(UCA-01·04·06)·Provided(UCA-02·05)·Too soon/late(UCA-03), Stop 명령의 Provided(UCA-07·09)·Too soon/late(UCA-08) 와 관련 위험원

표3. ESS 시스템 UCA

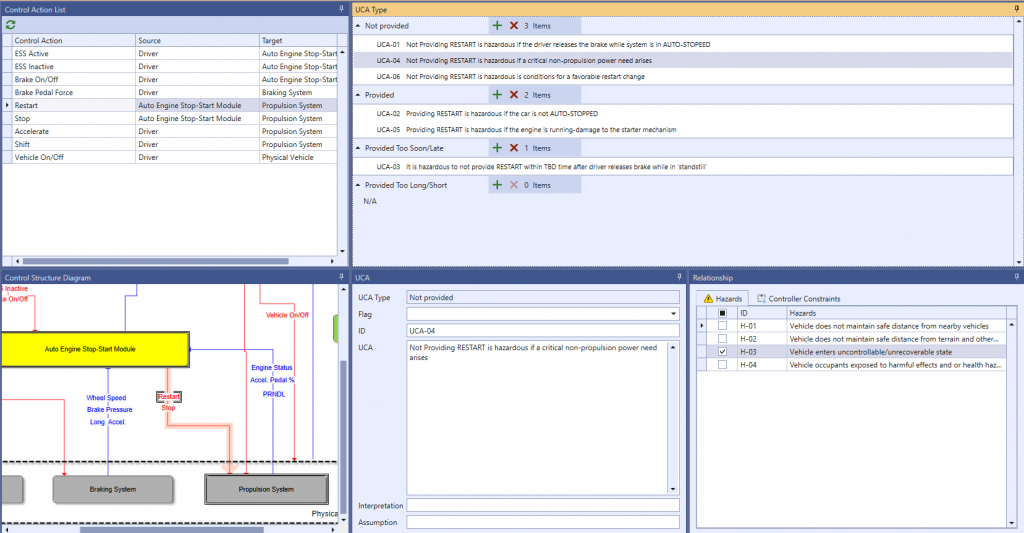

그림4. VisualPro SA 의 ESS 시스템 UCA 작성 화면 — 제어 명령 목록, UCA 유형별 항목, 제어 구조도, 위험원 연결

그림4. VisualPro SA 상 ESS 시스템 UCA 작성 화면


4. 컨트롤러 제약사항 식별

UCA(Unsafe Control Action)이 정의되면 UCA를 예방하기 위한 각 UCA에 따른 제약사항 등을 정의할 수 있습니다. ESS 시스템에서 정의될 수 있는 컨트롤러 제약사항은 아래와 같습니다.

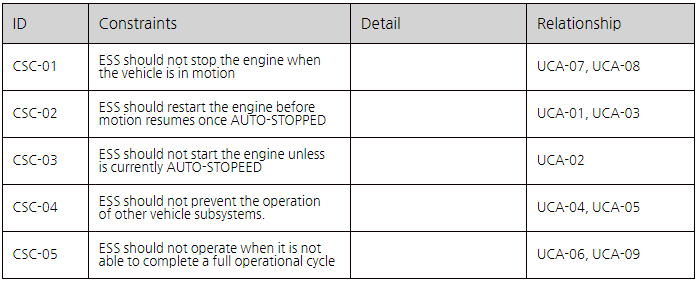

표4. ESS 시스템 컨트롤러 제약사항 표 — CSC-01 차량 주행 중 엔진 정지 금지(UCA-07·08), CSC-02 AUTO-STOPPED 뒤 움직임 재개 전 재시동(UCA-01·03), CSC-03 AUTO-STOPPED 아닐 때 시동 금지(UCA-02), CSC-04 다른 하위 시스템 방해 금지(UCA-04·05), CSC-05 완전한 운전 주기를 못 마칠 때 작동 금지(UCA-06·09)

표4. ESS시스템 컨트롤러 제약사항

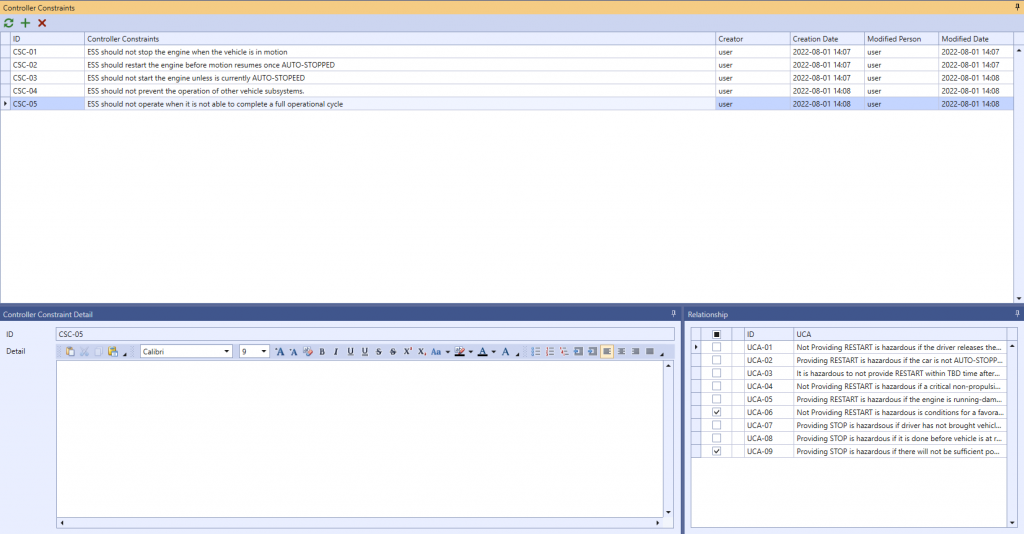

그림5. VisualPro SA 의 ESS 시스템 컨트롤러 제약사항 화면 — CSC-01~CSC-05 목록과 UCA 연결

그림4. VisualPro SA 상 ESS 시스템 컨트롤러 제약사항 화면


5. 손실 시나리오 식별

UCA를 식별 후 각 UCA를 일으킬 수 있는 손실 시나리오를 작성합니다. STPA는 손실 시나리오를 작성할 때에 참고할 수 있는 Guide Word를 제공합니다. VisualPro SA – STPA툴 역시 STPA Handbook 2018 기준의 Guide Word를 기본으로 제공합니다.

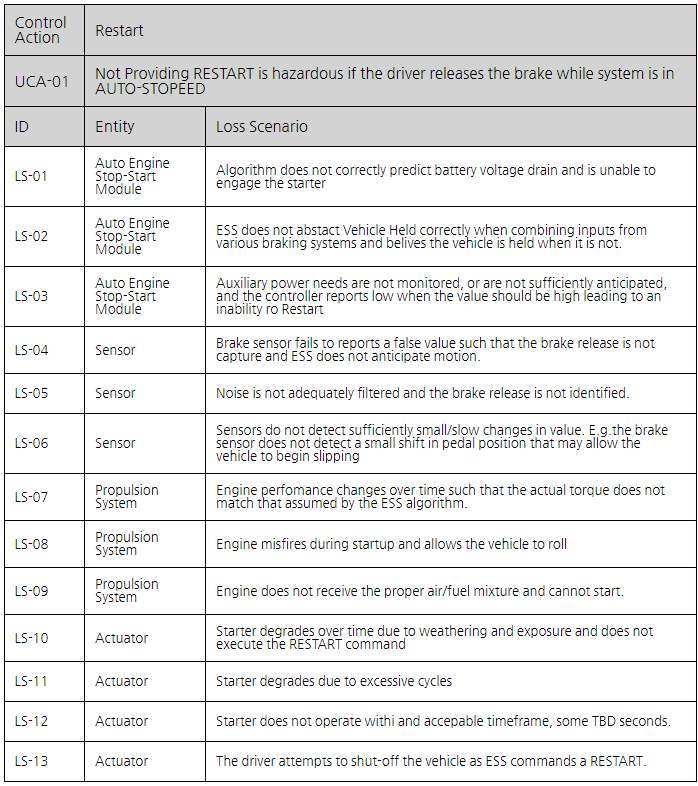

표5. UCA-01(AUTO-STOPPED 상태에서 운전자가 브레이크를 놓았는데 RESTART 미제공) 손실 시나리오 — LS-01~LS-13: 배터리 전압 예측 오류, 차량 정지 판단 오류, 보조 전원 미감시, 브레이크 센서 오류·노이즈·미세 변화 미감지, 엔진 성능 변화·실화·공연비 이상, 스타터 열화·과도 사이클·응답 지연, 운전자 시동 끔

표5. UCA-01에 대한 손실 시나리오

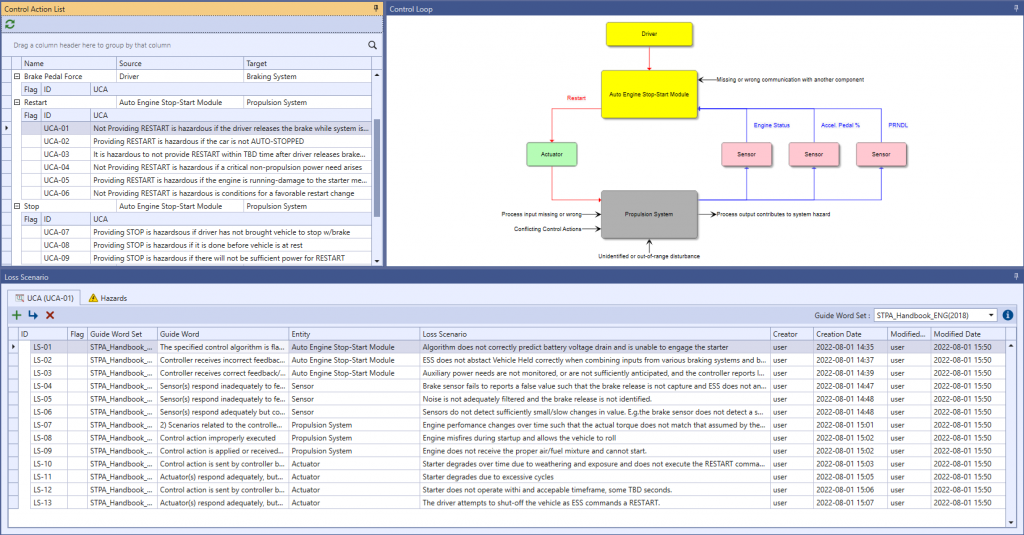

그림6. VisualPro SA 의 ESS 시스템 손실 시나리오 화면 — UCA 목록과 제어 루프 다이어그램, STPA Handbook 2018 가이드워드별 손실 시나리오 LS-01~LS-13

그림6. VisualPro SA 상 ESS 시스템  손실 시나리오 화면


손실시나리오에 따른 대응방안(요구사항)들을 추가적으로 작성할 수 있습니다. 손실부터 대응방안까지 작성 된 모든 내용에 대한 추적성 보기를 한 화면입니다.

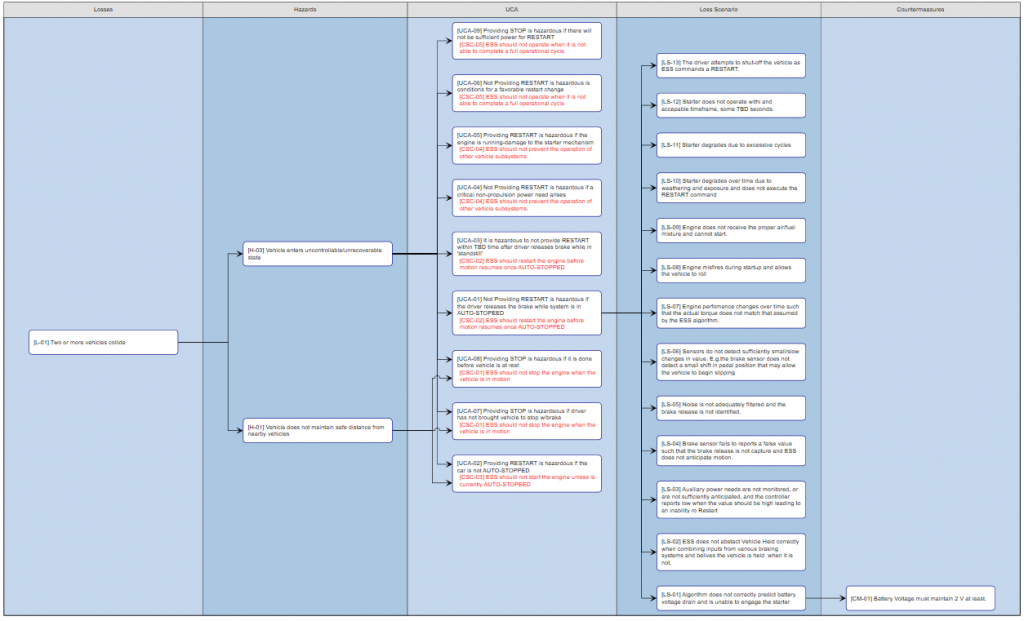

그림7. VisualPro 추적성 보기 화면 — L-01 'Two or More vehicles collide' 에서 위험원·UCA·손실 시나리오·대응방안까지 연결 관계를 트리로 펼친 화면

그림7. L-01 Two or More vehicles collide에 대한 추적성 보기 화면입니다.


[출처 및 참고 : Application of STPA to the integration of multiple control systems : A case study and new approach(Matthew Seth Placke 2012)]
